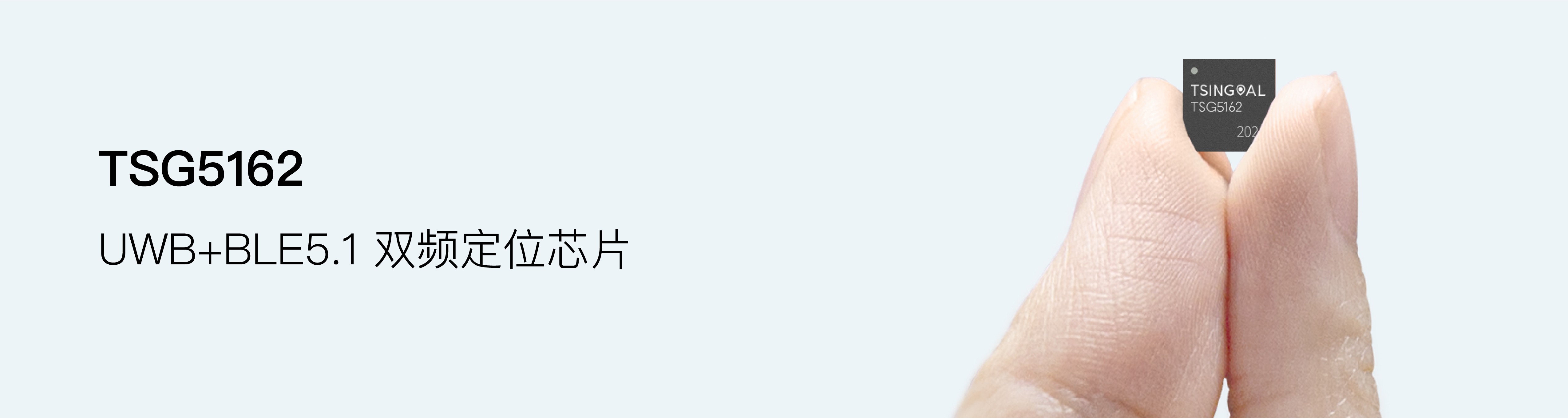

高精度位置技术提供商、UWB全球标准FIRA联盟的投票权会员北京清研讯科(TSINGOAL),今日发布第一颗UWB/BLE双频定位与测距芯片TSG5162,也是第一颗同时符合802.15.4z/ Bluetooth5.1技术标准规范的全功能芯片,芯片内置UWB/蓝牙5.1双频段,加上内置的射频单元与处理器,实现单芯片+天线即可构成完整定位终端。

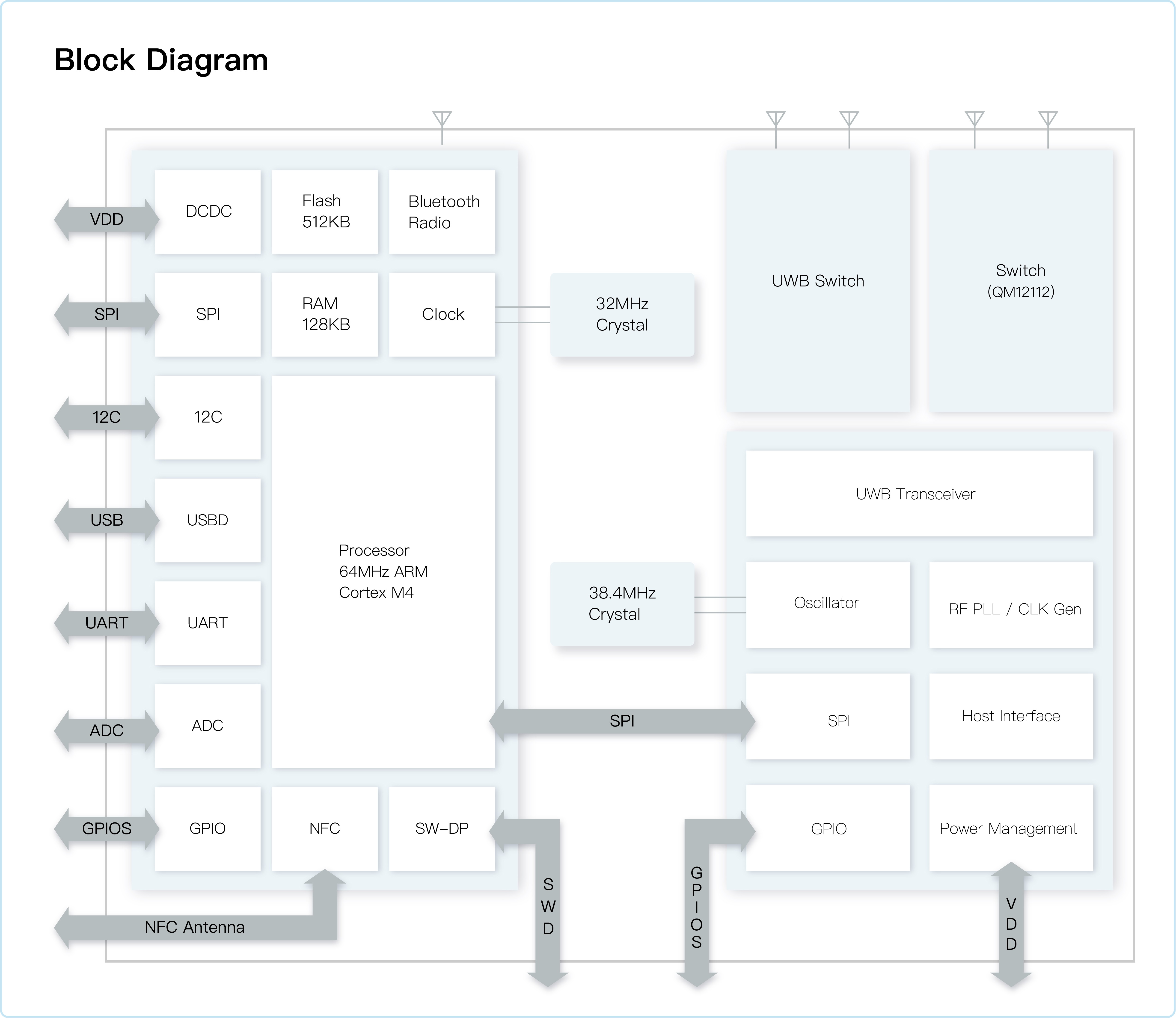

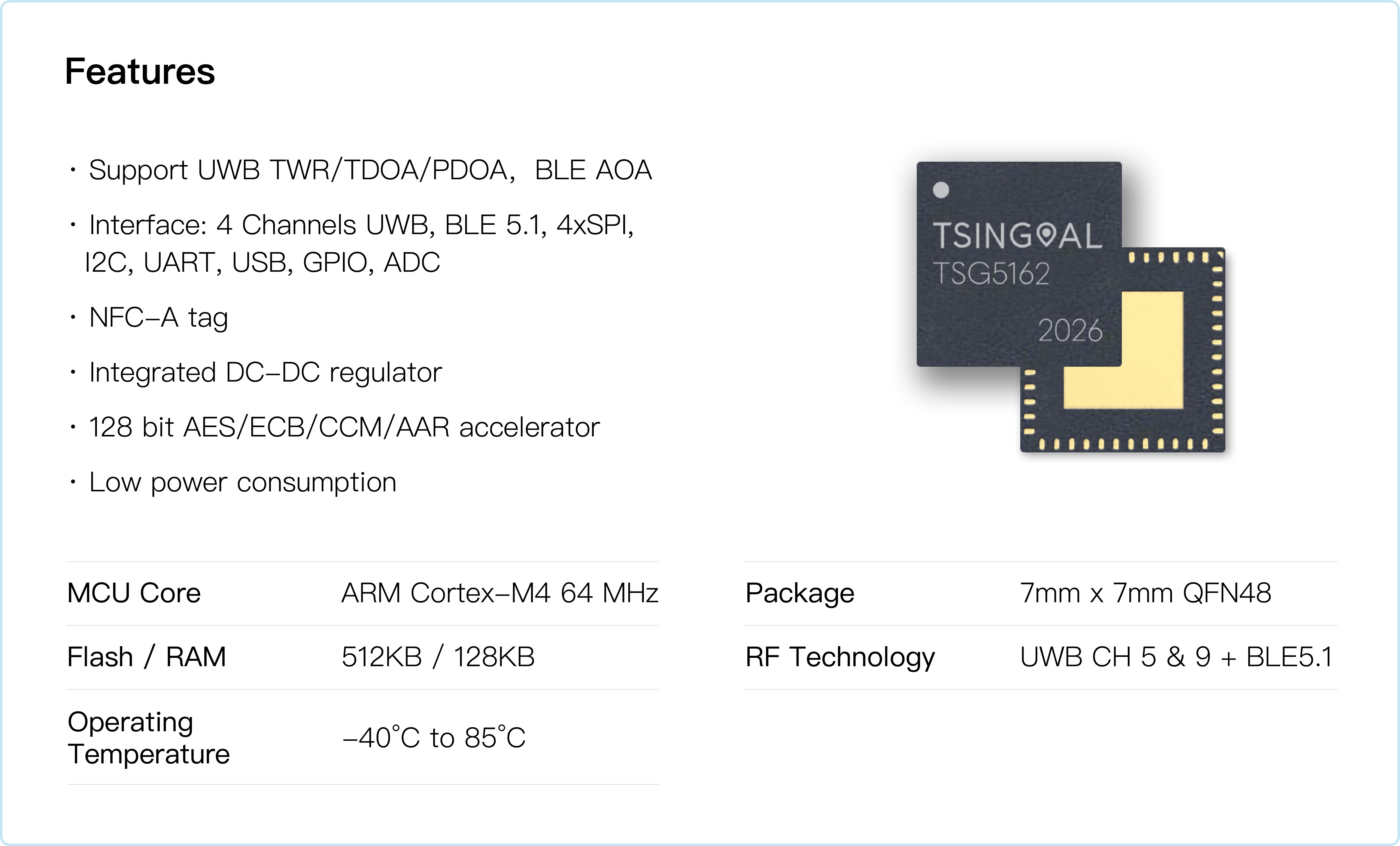

(TSG5162芯片及参数)

苹果Iphone11内置UWB芯片以来,UWB技术快速进入消费级市场,多个手机厂家正加紧开发内置UWB功能的旗舰手机,手机生态链公司也在快速开发与手机UWB功能配套的智能手表、防丢器、智能门锁、智能音箱等,此外,2021年将陆续有与手机UWB功能配合实现PEPS的高端汽车、以及音响等智能家居产品上市。

苹果围绕手机、音响的智慧终端载体使用的UWB芯片命名为U1芯片,使用了USI环旭的SIP工艺,下图展示了清研讯科TSG5162与苹果U1的技术特征差别:

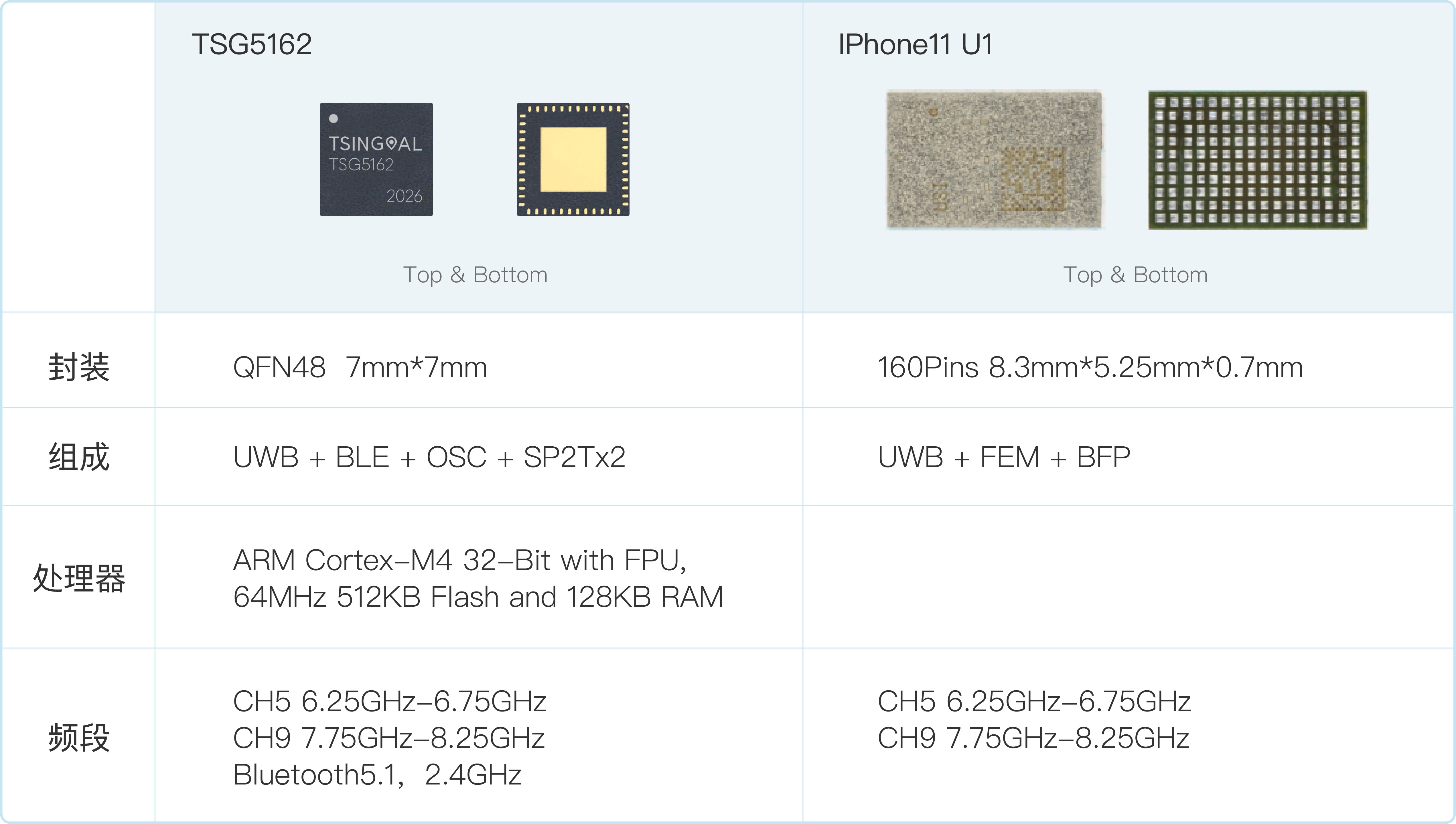

(清研TSG5162与苹果U1芯片对比表)

UWB技术在消费级产品中的应用,突出的挑战是多频段多模块下的小尺寸要求,清研讯科TSG5162采用SIP先进工艺封装技术,在7mm*7mm面积内实现了UWB射频、RF前端、蓝牙5.1SOC、晶振等组件,构成了除天线外的完整功能系统。将原来10平方厘米的整系统面积,降低到1平方厘米,对于可穿戴终端可大幅降低开发难度。




此外,TSG5162兼容了室内定位领域最热门的两大技术,即UWB和蓝牙5.1,既能满足UWB测距和测向功能,也满足蓝牙5.1 AOA和AOD技术规范,实现两种高精度定位的融合。

UWB在消费级和IOT的应用价值

现代UWB技术始于20世纪60年代兴起的脉冲通信技术,利用频谱极宽的超宽基带脉冲进行通信,故又称基带通信技术、无线载波通信技术等。从UWB出现到20世纪90年代之前,该技术主要用于军事上的雷达系统。

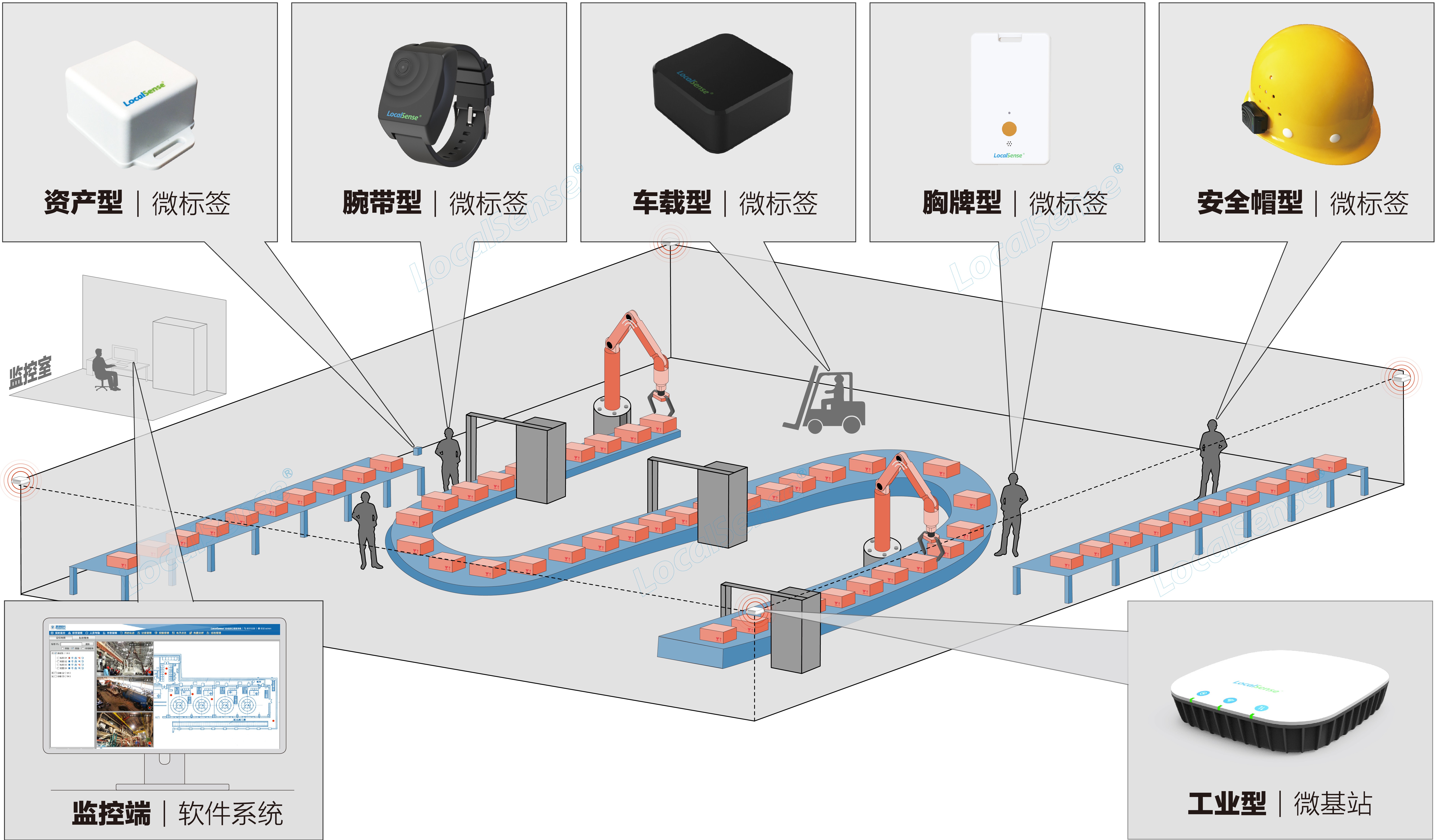

UWB在过去近十年期间被应用于RTLS(实时定位系统)中,实现0.1米级的高精度定位,在工厂、仓库、物流等场景广泛应用,实现生产效率提升和管理水平提升;


最近两年以苹果、小米为代表的手机厂商积极将UWB芯片植入手机、音响等各类智能家居,围绕手机为中心,实现手机与智能家居之间的方向、距离与相对位置感知,实现更智慧的应用。


(转载于小米UWB “一指连”方案)

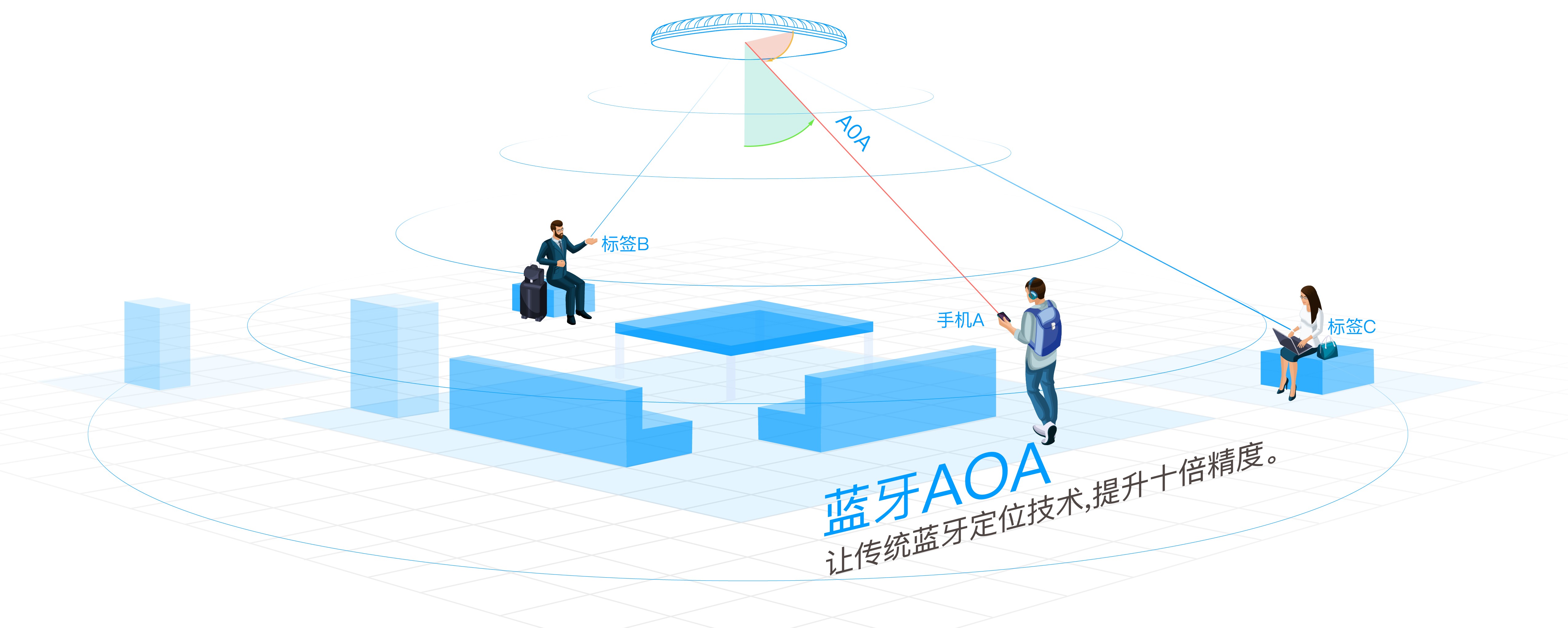

蓝牙AOA定位技术异军突起

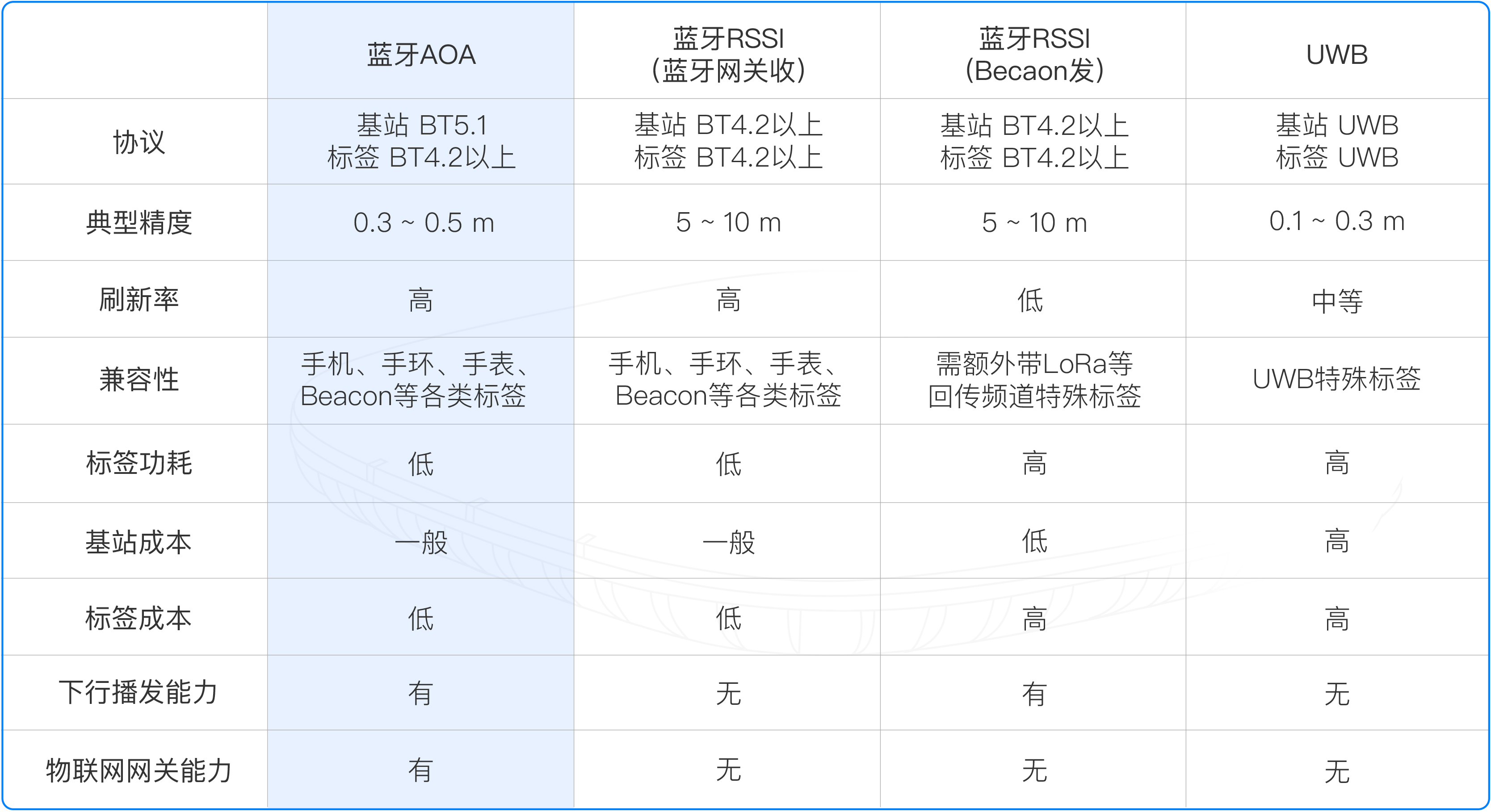

近年来,除了UWB技术,生态更为广泛的蓝牙AOA技术也进入人们视野,相比于UWB定位技术0.1 -0.3米的精度,蓝牙AOA实现0.3-0.5米精度;相比于UWB在消费级产品的萌芽阶段,只有少量手机植入了UWB,而所有的蓝牙手机都拥有蓝牙频段,可以实现相比于传统RSSI十倍以上的精度。


蓝牙AOA在智能家居、智能商业、智慧城市等场景具有广泛前景,相信会成为UWB的重要对比技术。典型企业包括北欧公司QUUPPA和中国企业蓝色创源。
